Neue Elektrik, neue Kabel... Logisch oder?

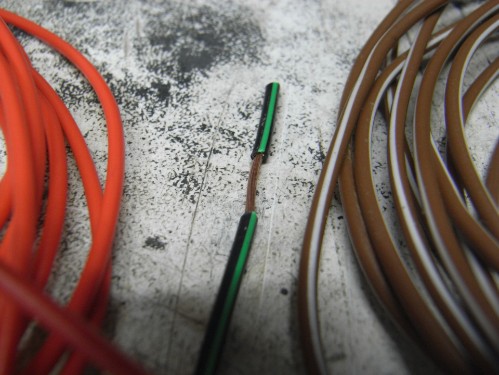

Kabel
Als Kabel haben wir Fahrzeugkabel vom Typ FLRY-B benutzt. Das hat den Vorteil einer relativ dünnwandigen aber festen Isolierung. Zusätzlich sind diese Kabel gegen alles was so an Flüssigkeiten im Fahrzeug vorkommt sowie hohe/niedrige Temerature usw. beständig. Es gibt diverse Farbe und Farbkombinationen was nachher für eine eventuelle Reparatur von Vorteil ist.
 |
FLRY-B Kabel 0.75mm² |
Flachsteckhülsen
Flachstecker/Flachsteckhülsen sind echt teuer... Jedoch sollte man hier nicht das billige Zeugs vom Grabbeltisch nehmen. Die Crimpungen sind eher mieß und Wackelkontakte sind vorprogrammiert. Zumindest halbisolierte Verbinder sind zu benutzen; Fa Vogt ist hier eine gute Quelle. Links ist mal eine vollisolierte Ausführung mit Nylon isolation zu sehen was so die High-End variante ist . Eine gute Crimpzange ist natürlich Voraussetzung für einen guten Kontakt. Kombizange oder ähnliches sind hier absolut nicht angesagt. Das führt unweigerlich zu Wackelkontakten.
 |
Beschreibungstext |

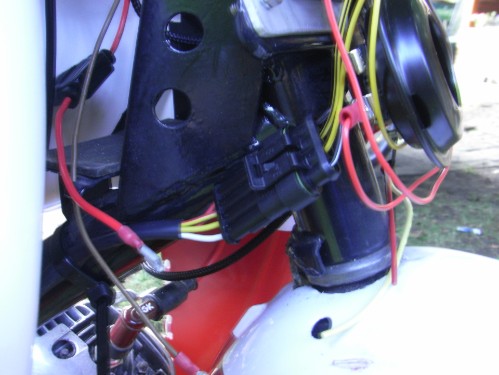

Superseal Stecker
Für die mehrpoligen trennbaren Verbindungen z.B. die aus dem originalen VAPE Kabelbaum, sollten für Fahrzeuge geeignete Verbinder benutzt werden. Ich empfehle hier die Superseal Verbinder von TE. Leider benötigen diese eine passende Crimpzange. Aber es geht auch mit einer standard Crimpzange für ähnliche Terminals ( Kontakte ). So eine Verbindung ist absolut wasserdicht und sicher arritiert. Besser gehts kaum.
 |
Superseal VAPE Motorverbindung
|

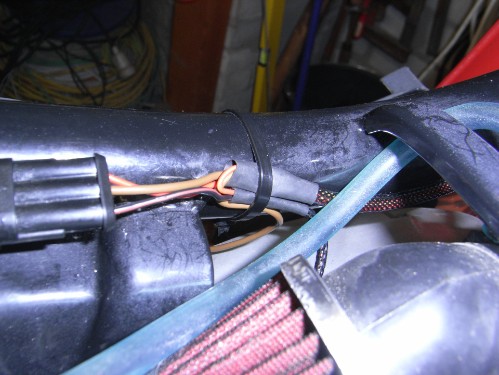

Geflechtschlauch
Manchmal sind einzelne Leitung zu bündeln. Als Beispiel ist der Strang von der Verteilung am Lenkkopf zum Rücklicht/Bremslicht/Motormasse und Bremslichtschalter zu nennen. Dazu eignet sich eine Kunststoffgeflechtschlauch. Dieser schützt die einzelnen Leitungen und der Strang lässt sich sehr gut verlegen.
 |
Gewebeschaluch und Schrumpfschaluch
|

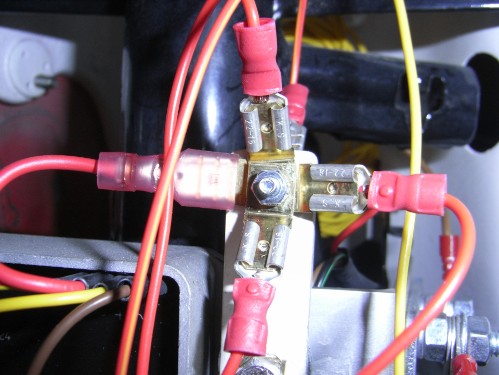

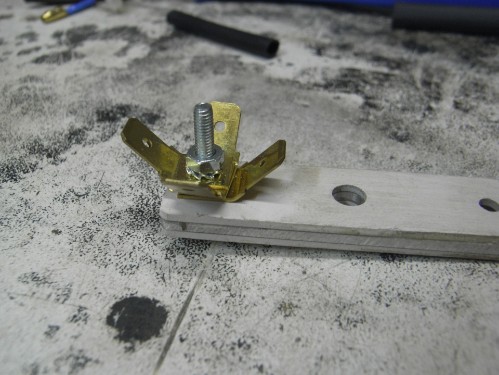

Verteilerpunkte
In unserem Schaltplan ist eine Verteilung für die 12V Betriebsspannung gut zu erkennen. Hierfür habe ich einen Verteiler selbst gebaut weil ich nichts fertiges gefunden habe. Natülich könnte man dafür auch einen kleinen Fahrzeugsicherungskasten nutzen; das war mit aber zu groß und zu umständlich. Der Verteiler besteht aus einem Alublech und zwei Kunststoffstreifen sowie ein paar gewinkelte Flachstecker zum anschrauben.
 |
Leitungsverteiler mit Flacksteckzungen |
